엘텍은 5G 또는 WiFi- 6E 멀티패스로스 테스트를 위해 사용되는 멀티 채널 디지탈 어테뉴에이터를 소개 합니다.


차세대 5G 및 Wi-Fi 6E 무선 네트워크를 도입하는 데 사용되는 기술은 스펙트럼 사용, 기판 및 패키징의 구성 요소 및 IC 발전 측면에서 혁신적입니다.
도달할 수 없을 것처럼 보이는 5G 핵심 성과 지표(KPI)를 충족하기 위해 이전 셀룰러 인프라에 대한 기술적 도약과 반복적 개선이 실현되어야 했습니다.
5G 및 Wi-Fi 6에서 확인된 많은 개선 사항은 다양한 형태의 MIMO(Multi-input Multi-output) 사용을 중심으로 이루어집니다.
이러한 신호가 배포될 수많은 환경에서 정확히 어떻게 수행되는지 이해해야 할 절실한 필요성이 있습니다.
스텝 감쇠기, 증폭기, 합성기 및 스플리터가 있는 소형 랙 장착형 스위치 매트릭스에서 거대한 대규모 MIMO(mMIMO) 테스트 베드에 이르기까지
이러한 테스트 시스템은 네트워크 설계자가 복잡한 전송 환경에서 5G NR 신호의 기능을 포괄적으로 이해하는 데 필수적입니다.
이 기술 간략 설명서에서는 최신 무선 아키텍처의 다양한 핵심 요소에 대한 이해를 제공하고, 이러한 시스템의 테스트 및 개발을 위한 몇 가지 새로운 아이디어를 소개합니다.

엘텍은 5G 또는 WiFi- 6E 멀티패스로스 테스트를 위해 사용되는 멀티 채널 디지탈 어테뉴에이터를 소개 합니다.
휴대용 멀티포트 감쇠기는 120dB의 제어 범위와 0.1dB 스텝 크기를 최대 8GHz까지 제공합니다.

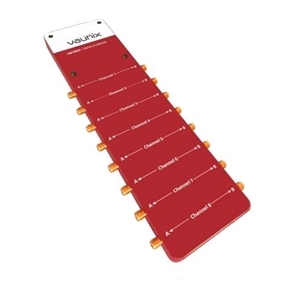

엘텍은 두 가지 새로운 멀티포트 Lab Brick 디지털 감쇠기인 4포트 LDA-802Q와 8포트 LDA-802-8을 소개합니다.
이 휴대용 및 프로그래밍 가능 RF/마이크로파 테스트 장치는 200MHz~8GHz(L, S, C 대역)에서 작동하며 고속 MIMO 테스트 플랫폼 등을 만드는 데 적합합니다.
이러한 높은 동적 범위, 양방향, 50Ω 스텝 감쇠기는 200MHz~8GHz의 전체 대역폭에서 120dB의 감쇠 제어 범위를 제공하는 동시에 0.1dB의 초미세 스텝 크기를 제공합니다.

감쇠기는 포함된 그래픽 사용자 인터페이스(GUI)에서 직접 고정 감쇠, 스윕 감쇠 램프 및/또는 페이딩 프로파일에 대해 쉽게 프로그래밍할 수 있습니다.
또는 자체 인터페이스를 개발하려는 사용자의 경우 Vaunix는 LabVIEW 드라이버, Windows API DLL 파일, Linux 드라이버, macOS SDK, 예제 등을 제공합니다.

Lab Brick LDA 시리즈 디지털 감쇠기는 마이크로파 테스트 벤치에 경제성, 기능성, 안정성 및 단순성을 제공합니다.
이 제품은 USB를 통해 구현된 이전 직렬 또는 IEEE-488 인터페이스에서 작업하는 데 내재된 어려움을 피하기 위해 기본 USB HID 인터페이스를 사용합니다.
결과적으로 Lab Brick 사용자는 커널 수준 드라이버를 설치할 필요가 없으며, Lab Brick은 Linux 또는 유사한 운영 체제를 사용하는 저가형 임베디드 컴퓨터를 포함하여 USB HID 장치를 지원하는 모든 시스템에서 쉽게 사용할 수 있습니다.

이러한 휴대형, 프로그래밍 가능 및 USB 전원 테스트 장치의 응용 분야로는 WiFi, 3G, 4G, 5G, LTE, DVB 무선 테스트, 마이크로파 무선 페이딩 시뮬레이터, RF 엔지니어링/생산 테스트 랩 및 자동화 테스트 장비(ATE)가 있습니다.
제품 카다록 다운로드(새창으로열기)


견적문의 메뉴를 클릭하시고 접수하여 주시면 빠른 시간 내에 답변 드리도록 하겠습니다.
감사 합니다.
