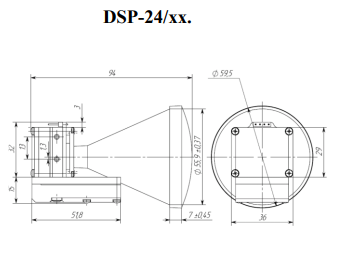

| Technical Spec | 도플러 레이더 프런트엔드 모듈 이 제품군은 24GHz 및 94GHz 대역을 사용하는 도플러(Doppler) 프론트엔드 모듈입니다. 단순한 거리 측정을 넘어, 물체의 속도와 이동 방향을 정밀하게 감지해야 하는 로보틱스 및 산업 자동화 시스템의 '눈' 역할을 하는 핵심 센서입니다. 특히 I/Q(In-phase / Quadrature) 출력을 제공하여 복잡한 신호 처리가 가능하다는 점이 기술적 차별점입니다. 핵심 기술: I/Q 출력을 통한 정밀 벡터 계측 단순한 도플러 모듈은 속도만 감지하지만, 이 제품은 I/Q 출력을 제공합니다. 이를 통해 신호 처리 엔지니어는 대상의 **속도(Speed)**뿐만 아니라 **이동 방향(Direction, 다가오는지 멀어지는지)**까지 정확히 구분할 수 있습니다. 주요 장점 (Key Advantages): 1. 초소형 고지향성 (High Directivity): 작은 안테나 크기로도 높은 지향성을 확보하여, 특정 영역만 정밀하게 감시할 수 있습니다. 특히 94GHz 모델(DSP-94/5)은 파장이 매우 짧아 초소형 시스템 구성에 유리합니다. 2. 듀얼 주파수 옵션: ◦ 24 GHz (K-band): 범용적인 산업용 센서, 자동문, 보안 침입 감지 등에 적합하며 투과성이 좋습니다. ◦ 94 GHz (W-band): 극도로 민감한 미세 진동 감지나 초정밀 로봇 센서, 구름/먼지 투과가 필요한 특수 계측 환경에 최적화되어 있습니다. 3. 유연한 통합성: 고객이 원하는 안테나를 선택하여 장착할 수 있으며, 산업용 제어 시스템이나 테스트 장비의 서브 시스템으로 쉽게 통합됩니다 [ Technical Specifications: DSP-24 & DSP-94 Series ] ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ● 모델명 (Model) DSP-24/30, DSP-24/100, DSP-94/5 | 도플러 프론트엔드 모듈 ● 작동 주파수 (Frequency) 24.150 GHz (K-band) / 94.0 GHz (W-band) ● 송신 출력 (Tx Power) 30 mW / 100 mW (24GHz) | 5 mW (94GHz) ● 출력 신호 (Outputs) I / Q (In-phase / Quadrature) | 속도 및 방향 감지 가능 ● 수신 감도 (Receiver Specs) 변환 손실(Conversion Loss): 5 dB (24GHz), 12 dB (94GHz) 노이즈 지수(Noise Figure): 8~9 dB (24GHz), 20 dB (94GHz) ● 안테나 사양 (Antenna) 3dB 빔폭: 12도 (24GHz 모델 기준) 이득(Gain): 18 dB ● 동작 온도 -20°C ~ +65°C ● 주요 특징 초소형 사이즈, 높은 지향성, 고객 맞춤형 안테나 장착 가능 |
| Applications | • 산업용 로보틱스 (Robotic Sensors): 로봇 팔의 미세 제어 및 충돌 방지. • 공정 제어 (Process Control): 컨베이어 벨트 위의 물체 속도 측정 및 유무 감지. • 테스트 및 계측 (T&M): 6G 및 mmWave 연구를 위한 레이다 서브 시스템 개발. • 보안 및 감시: 특정 구역 내 물체의 침입 속도 및 방향 분석. |
