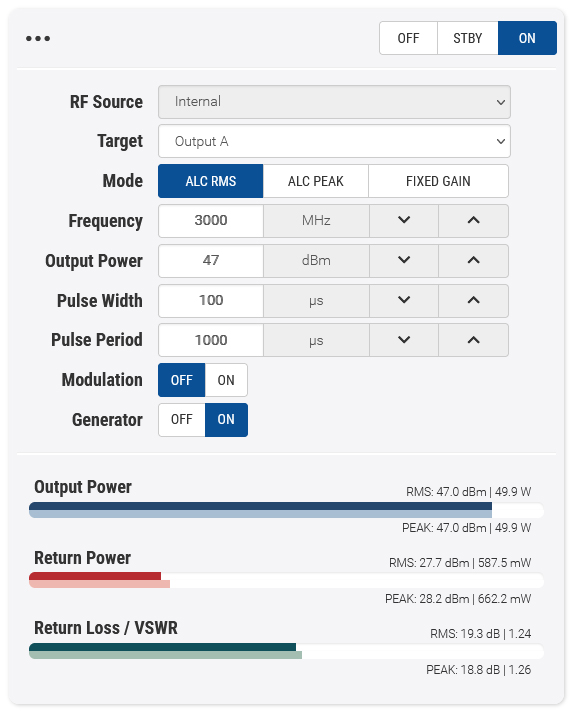

| Technical Spec | iAMP300600040-R / -VR은 ‘300 MHz ~ 6 GHz 대역 지원 10W RF 파워 앰프 + 신호발생기 + 회로/S-파라미터 분석기’가 하나로 통합된 올인원 지능형 시험 장비입니다. 기존 시험 환경에서는 신호발생기(Signal Generator), 파워 앰프(Power Amplifier), 네트워크 분석기(VNA)를 각각 구매해서 RF 케이블로 복잡하게 연결해야 했습니다. 이 장비는 9 kg 무게의 컴팩트한 19인치 2U 랙 1대에 이 기능들을 집약하여, 케이블 손실 없이 매우 간편하고 정밀한 시험 환경을 제공합니다. 2. 무슨 목적으로 사용하나요? (사용 목적) 주로 300 MHz부터 6,000 MHz(6 GHz) 대역의 무선 통신(LTE/5G/Wi-Fi), 안테나, 전자파 내성 시험에서 강력하고 정밀한 신호를 가해 대상 제품(DUT)의 반응과 특성을 검증하기 위해 사용합니다. 안테나 개발 및 검증 (Antenna Testing):안테나에 10W급 고출력 RF 신호를 직접 주입하여 안테나의 방사 특성, 반사손실, 투과 손실을 측정합니다. EMC/EMI 전자파 내성 시험 (EMC Immunity Testing):시험 대상 부품이나 장비에 강한 전자파 신호를 쏘아 외란이 발생해도 장비가 오작동 없이 안정적으로 견디는지 확인합니다. 무선통신 및 방산 부품 R&D (Research & Development):필터, 케이블, 스위치 등 RF 부품에 고출력 벡터 변조 신호를 가하여 부품의 전달 특성 및 내구성을 평가합니다. 3. 어떤 테스트 결과를 얻을 수 있나요? (얻을 수 있는 결과)장비의 웹 GUI(Web Browser)나 LAN/USB 연결을 통해 다음과 같은 핵심 RF 측정 및 분석 데이터를 수치와 그래프로 실시간 산출할 수 있습니다: S-파라미터 측정 결과 S_11} & S_21, -VR 옵션 적용 시):S_11 (반사 계수 / Return Loss): 안테나나 부품 입력단에서 신호가 얼마나 반사되어 돌아오는지 벡터 단위로 측정. S_21 (투과 계수 / Insertion Loss): 시험 대상(DUT)을 통과한 신호의 이득(Gain)이나 손실(Loss)을 측정. 정방향 및 반사 전력 (Forward & Reverse Power):출력을 가했을 때 실제 전달된 정방향 전력(W, dBm)과, 부하 불평형으로 인해 반사되어 돌아온 반사 전력을 정밀 모니터링. VSWR (전압 정저파비):시험 대상(안테나/부품)과 앰프 간의 임피던스 정합 상태를 보여주는 VSWR 데이터 실시간 산출. ALC (자동 레벨 제어) 기반 출력 안정성 데이터:시간에 따른 출력 변화 없이 목표 전력 수준을 +-0.3dB 이내로 오차 없이 일정하게 유지하는 안정성 측정 데이터. |
| Applications | Antenna Testing (안테나 특성 및 복사 패턴 시험) EMC Immunity Testing (EMC 내성 및 radiated pre-compliance 시험) Research & Development (국책 연구기관, 무선통신, 전파감시 R&D) Medium Power Wideband Amplifiers (중전력 광대역 신호 증폭) |
