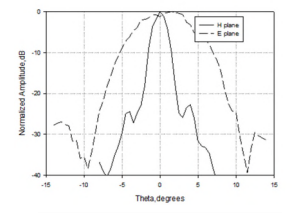

| Technical Spec | Antennas - Lens Horn Antennas 렌즈 혼 안테나 (THZHLA 시리즈) mmWave · Sub-THz · THz 시스템을 위한 고이득 도파관 안테나 THZHLA 시리즈 렌즈 혼 안테나는 도파관 급전(Waveguide-fed) 구조의 고이득 안테나로, mmWave, Sub-THz, THz 대역에서 초고지향성 빔 특성을 제공합니다. 정밀 렌즈 기술을 적용하여 연필형 빔(Pencil Beam) 또는 **비대칭 빔(Asymmetric Beam)**을 형성하며, 넓은 주파수 범위에서도 우수한 빔 품질과 안정적인 성능을 보장합니다. 본 제품군은 6G 통신 연구, 고해상도 레이다, 패시브 이미징, OTA(Over-The-Air) 통신 시험과 같이 빔 품질과 주파수 확장성이 중요한 시스템에 최적화되어 있습니다. 일반 특징 (General Features) 주파수 범위: 75 – 325 GHz (요청 시 최대 500 GHz까지 확장 가능) 연필형 빔(NB) / 비대칭 빔(AB) 옵션 제공 고이득 성능: 25 dB 이상 (전형값) 도파관 직접 급전 구조로 저손실·고주파 안정성 확보 레이다, 패시브 이미징, OTA 통신 시스템에 최적 주파수 대역, 빔 형상, 플랜지 타입 커스터마이징 가능 빔 타입 개요 NB – 연필형 빔 (Narrow / Pencil Beam) NB 모델은 매우 좁고 집중된 연필형 빔을 형성하여, 높은 안테나 이득과 우수한 각도 분해능을 제공합니다. 주요 장점 초협빔 빔폭 (1–5°) 높은 각도 분해능 간섭 및 사이드로브 최소화 권장 응용 분야 FMCW / ISAR / SAR 레이다 6G 및 THz 포인트-투-포인트 통신 링크 OTA 안테나·단말 시험 고해상도 능동 이미징 시스템 AB – 비대칭 빔 (Asymmetric Beam) AB 모델은 한 축에서는 좁은 빔폭을 유지하고, 다른 축에서는 넓은 커버리지를 제공하는 비대칭 방사 패턴을 형성합니다. 주요 장점 기계적 스캔 없이 넓은 시야각(FOV) 확보 공간 커버리지 최적화 빔 형상 맞춤 설계 가능 권장 응용 분야 패시브 이미징 시스템 보안·검색 스캐닝 시스템 영역 감시 및 센싱 THz 복사계(Radiometry) 주파수 대역별 제품 구성 W-대역 (75 – 110 GHz) 6G 초기 연구, 자동차·산업용 레이다, 실험실 OTA 시험 환경에서 널리 사용되는 대역입니다. 모델명 빔 타입 이득 빔폭 (E/H) 도파관 THZHLA-10NB 연필형 빔 >25 dB 1–5° WR10 THZHLA-10AB 비대칭 빔 맞춤 1–5° / 10–20° WR10 D-대역 (110 – 170 GHz) 고용량 무선 백홀, 고해상도 레이다, 첨단 이미징 시스템에 적합한 대역입니다. 모델명 빔 타입 이득 빔폭 (E/H) 도파관 THZHLA-06NB 연필형 빔 >25 dB 1–5° WR06 THZHLA-06AB 비대칭 빔 맞춤 1–5° / 10–20° WR06 Sub-THz 대역 (140 – 220 GHz) 초고속 데이터 전송 실험, 정밀 센싱, 차세대 THz 시스템에 활용됩니다. 모델명 빔 타입 이득 빔폭 (E/H) 도파관 THZHLA-05NB 연필형 빔 >25 dB 1–5° WR05 THZHLA-05AB 비대칭 빔 맞춤 1–5° / 10–20° WR05 THz 대역 (220 – 325 GHz) 차세대 패시브 이미징, 분광(Spectroscopy), THz 연구 플랫폼에 최적화된 대역입니다. 모델명 빔 타입 이득 빔폭 (E/H) 도파관 THZHLA-03NB 연필형 빔 >25 dB 1–5° WR03 THZHLA-03AB 비대칭 빔 맞춤 1–5° / 10–20° WR03 표준 도파관 플랜지: UG-387/U-M WR10 이상 대역은 플랜지 타입 지정 가능 하우징 재질: 구리 또는 금도금 구리 합금 (렌즈 제외) 기구·인터페이스 맞춤 설계 지원 THZHLA 시리즈를 선택해야 하는 이유 ✔ 초광대역 주파수 확장성 ✔ 능동 배열 없이 구현하는 우수한 빔 제어 ✔ 저손실 도파관 기반 구조 ✔ mmWave · THz 시스템에서 검증된 성능 SEO 강화 섹션 모델별 빠른 이동 (Anchor Links) THZHLA-10NB (W-대역 연필형 빔) THZHLA-10AB (W-대역 비대칭 빔) THZHLA-06NB (D-대역 연필형 빔) THZHLA-06AB (D-대역 비대칭 빔) THZHLA-05NB (Sub-THz 연필형 빔) THZHLA-05AB (Sub-THz 비대칭 빔) THZHLA-03NB (THz 연필형 빔) THZHLA-03AB (THz 비대칭 빔) |
| Applications | 6G 및 차세대 무선 통신 시스템 mmWave / Sub-THz 레이다 시스템 패시브·능동 이미징 시스템 OTA 안테나 및 단말 시험 과학 연구 및 계측 장비 |
