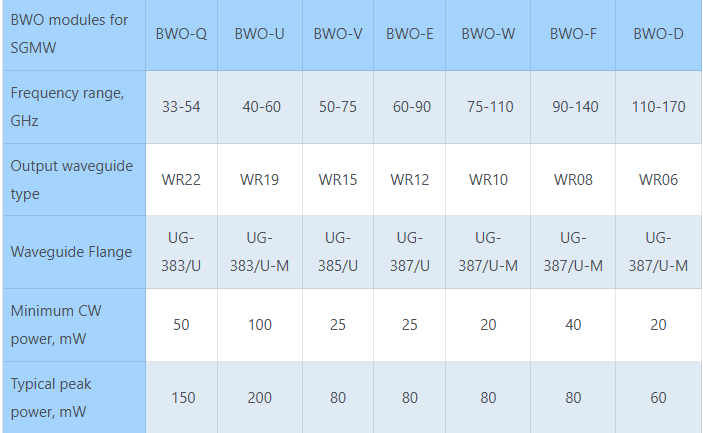

| Technical Spec | SGMW 시리즈: 33-170GHz 밀리미터파 광대역 BWO 소스 (Millimeter Wave Broadband BWO Sources) ELVA-1의 SGMW 시리즈는 33GHz부터 170GHz까지의 광대역을 커버하는 BWO(Backward Wave Oscillator) 기반의 신호 발생기입니다. 이 시스템은 밀리미터파 믹서(Mixer)를 구동하거나 헤테로다인 수신기를 구성할 때 필수적인 고출력, 고안정성 신호원을 제공합니다. SGMW 시리즈는 일반적인 고체 소스보다 강력한 **최대 200mW(밴드별 상이)**의 출력을 제공하여 별도의 증폭기 없이도 믹서를 완벽하게 구동합니다. 주요 특징 및 사양: • 광대역 커버리지: 33-170GHz 대역을 7개의 웨이브가이드 밴드(Ka, Q, U, V, E, W, F, D)로 완벽 지원. • 정밀한 제어: 전면 패널 및 GPIB 버스를 통한 원격 제어, 위상 잠금(Phase Lock) 기능 지원. • 초고속 스윕: 외부 주파수 제어 시 200µs 미만의 풀 밴드 스윕 속도로 빠른 측정 및 분석 가능. • 높은 주파수 정확도: CW 모드에서 ±0.01%의 주파수 정확도 보장. • 유연한 구성: 하나의 전원 공급 장치로 다양한 대역의 BWO 튜브 호환 가능 기술 사양 요약 (Typical Data): • Frequency Range: 33-170 GHz • Output Power: up to 200 mW (Typical peak power in 40-60GHz band) • Sweep Time: Min 10ms (Internal), <200µs (External), • Interface: GPIB, Analog Control 이 제품은 단순한 신호 발생기를 넘어, 귀하의 밀리미터파 측정 시스템과 믹서 성능을 극대화할 수 있는 강력한 솔루션입니다. 지금 바로 견적을 문의하세요. |
| Applications | • 밀리미터파 믹서(Mixer)용 국부 발진기 (LO Source) • 스위핑 헤테로다인 수신기 (Sweeping Heterodyne Receivers) • 6G 통신 및 레이다 시스템 연구 개발 • 네트워크 분석기(VNA)용 신호원 및 플라즈마 진단 |
