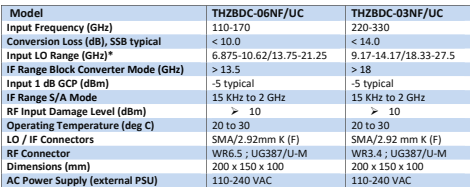

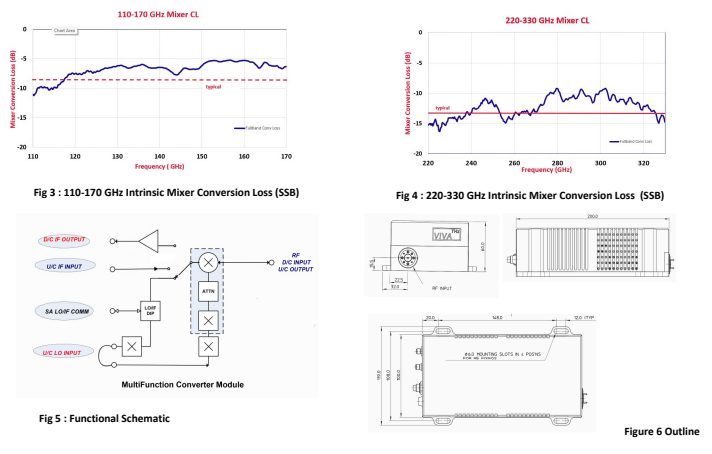

| Technical Spec | THz MultiFunction Converter Modules는 110–170 GHz 및 220–330 GHz 대역을 지원하는 업·다운 컨버터로, 기존 신호발생기·스펙트럼 분석기·VNA를 활용해 6G 통신 및 초고해상도 레이다용 mmWave·서브테라헤르츠 계측 시스템을 구현하는 고성능 RF 프론트엔드 솔루션입니다 1️⃣ 제품군 개요 (시스템 관점 요약) 본 제품은 멀티펑션 THz 업/다운 컨버터 모듈로, 기존 신호발생기·스펙트럼 분석기·VNA를 활용해 6G 통신 및 레이다용 mmWave–서브THz 계측 시스템을 구성하기 위한 외장 RF 프론트엔드입니다. 모델 동작 대역 포지션 THZBDC-06NF/UC 110–170 GHz 6G 초기 서브THz, 고감도 계측 THZBDC-03NF/UC 220–330 GHz 6G 핵심 서브THz, 고해상도 레이다 2️⃣ 모델별 시스템 스펙 분석 🔹 THZBDC-06NF/UC (110–170 GHz) ▶ 시스템적 의미 6G 통신의 서브THz 진입 구간 비교적 낮은 변환 손실과 안정적인 IF 대역 장거리 링크 및 초기 6G 채널 측정에 적합 ▶ 핵심 해석 포인트 변환 손실(SSB): < 10 dB → 계측 신뢰도 우수 입력 LO 범위: 6.9–10.6 / 13.75–21.25 GHz IF 블록 컨버터 모드: > 13.5 GHz 입력 1 dB 압축점: +5 dBm (비교적 안정적 입력 허용) RF 인터페이스: WR6.5 👉 포지셔닝 요약 ➡️ “6G 초기 단계 및 mmWave–서브THz 전이 구간 계측용 컨버터” 🔹 THZBDC-03NF/UC (220–330 GHz) ▶ 시스템적 의미 6G 핵심 후보 대역 고해상도 레이다 및 초고속 데이터 링크 연구 중심 ▶ 핵심 해석 포인트 변환 손실(SSB): < 14 dB 입력 LO 범위: 9.17–14.17 / 18.33–27.5 GHz IF 블록 컨버터 모드: > 18 GHz 입력 1 dB 압축점: −5 dBm → 약신호 계측 최적 RF 인터페이스: WR3.4 포지셔닝 요약 ➡️ “6G 서브THz 핵심 대역 및 초고해상도 레이다 계측용 컨버터” |
| Applications | ▶ 6G 통신 서브THz 채널 특성 측정 초고속 무선 링크 실험 빔포밍·MIMO 송수신 시험 6G RF 프론트엔드 검증 ▶ 레이다·센싱 초고해상도 이미징 레이다 단거리 고정밀 FMCW 레이다 산업·자동차·보안 센싱 연구 ▶ 계측·연구 인프라 VNA 기반 서브THz S-파라미터 측정 송·수신 업/다운 컨버터 페어 시스템 연구소·대학·국책과제용 테스트베드 구축 |
