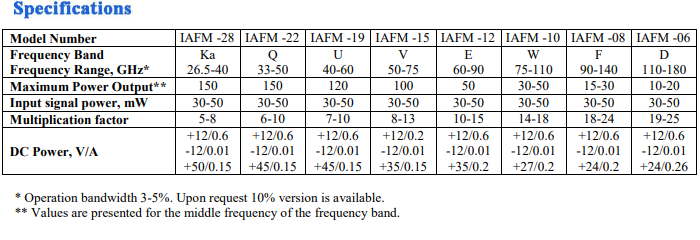

| Technical Spec | 이 제품(IAFM 시리즈)은 기존의 낮은 주파수 대역 신호 발생기를 고출력 밀리미터파 소스로 변신시켜주는 **'고성능 소스 확장 모듈'**입니다. 1. 제품 분석: 신호 소스(Signal Source) 카테고리용 핵심 장점 ELVA-1의 **IMPATT Active Frequency Multipliers (IAFM 시리즈)**는 단순한 체배기가 아니라, 입력된 신호를 증폭하고 체배하여 새로운 고주파 소스를 만들어내는 능동형(Active) 신호 생성 장치입니다. • 기존 장비를 활용한 밀리미터파 소스 구축: 실험실에 이미 있는 20GHz 이하의 일반 신호 발생기(Synthesizer)를 입력 소스(Pumping source)로 활용하여, 최대 180GHz의 밀리미터파 신호를 생성할 수 있습니다,. 값비싼 테라헤르츠급 신호 발생기를 새로 구매하는 것보다 훨씬 경제적인 소스 솔루션입니다. • 능동형(Active) 소자 기반의 강력한 출력: 일반적인 수동(Passive) 체배기는 주파수가 올라갈수록 출력이 급격히 감소하지만, 이 제품은 IMPATT 다이오드를 사용한 능동형 제품입니다. 체배와 동시에 신호를 증폭하여 Ka 밴드에서 최대 150mW, 110-180GHz 대역에서도 10-20mW의 높은 출력을 제공합니다. • 깨끗한 신호 품질 (Signal Purity): 내부에 대역 통과 필터(Band-pass filter)와 아이솔레이터(Isolator)가 통합되어 있어, 소스에서 발생하는 측대파 잡음(Side band noise)을 50dB 이상 제거합니다. 입력 소스의 위상 및 진폭 안정성을 그대로 유지하므로 정밀한 주파수 합성기(Synthesizer)로 활용 가능합니다. • 초고속 변조 가능: 1ns(나노초) 수준의 매우 빠른 온/오프 스위칭(Fast Switching) 기능을 제공하여, 펄스 변조가 필요한 레이다 신호원이나 디지털 라디오 테스트용 소스로 적합합니다 |
| Applications | • 밀리미터파 주파수 합성기 (Millimeter wave Frequency Synthesizers): 저주파 합성기와 결합하여 고안정성 밀리미터파 소스 구성. • 전자 튜닝 전력 소스 (Electronic Tuned Power Sources): 광대역 주파수 가변이 필요한 테스트용 소스. • 분광학(Spectroscopy) 및 방사선 측정(Radiometry): 고출력 및 주파수 정밀도가 요구되는 분석 장비의 핵심 신호원. • 디지털 라디오 및 통신 시스템 테스트: 고주파 반송파(Carrier) 생성. • 초고주파 레이다 신호 시뮬레이션: 빠른 스위칭을 이용한 펄스 소스 활용 |
